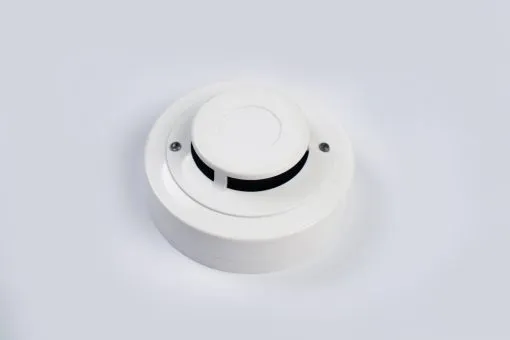

Đầu Báo Khói Yong Jin YJK604-2 (24V)
Đầu Báo Khói Yong Jin YJK604-2 (24V)
Thông Số Kỹ Thuật Của Đầu Báo Khói Yong Jin YJK604-2 (24V)
⭐Đầu dò khói 24VDC
⭐Điện áp : DC9V-35V
⭐Dòng điện chờ: ≤50µA
⭐Dòng báo động: 20~25mA@12V
⭐Thiết đặt sự nhạy cảm : tuân theo chuẩn EN54, UL268
⭐Nhiệt độ hoạt động: -10°C~+55°C,
⭐Vật liệu : nhựa chống cháy .
⭐Màu sắc: màu trắng.
⭐Xuất xứ: Trung Quốc
Cấu Tạo Của Đầu Báo Khói Yong Jin YJK604-2 (24V)
Đầu báo khói Yong Jin YJK604-2 (24V) là một thiết bị quan trọng trong hệ thống báo cháy, hoạt động dựa trên nguyên lý quang điện. Cấu tạo của đầu báo này được thiết kế để phát hiện sớm các đám cháy, đặc biệt là các đám cháy âm ỉ có sinh ra khói. Dưới đây là các bộ phận chính và chức năng của chúng:
1. Buồng Quang Học (Optical Chamber)
- Đây là bộ phận cốt lõi của đầu báo khói quang. Buồng quang học có hình dạng đặc biệt, được thiết kế để ngăn ánh sáng từ bên ngoài lọt vào nhưng lại cho phép khói đi qua. Bên trong buồng chứa hai thành phần chính:
- Nguồn phát sáng (LED - Light Emitting Diode): Một đi-ốt phát quang được đặt ở một góc nhất định. Nó phát ra một chùm tia sáng hồng ngoại liên tục hoặc theo chu kỳ.
- Bộ thu tín hiệu quang (Photo-diode): Một đi-ốt quang điện được đặt ở vị trí đối diện nhưng không thẳng hàng với nguồn phát sáng. Ở trạng thái bình thường, không có khói, ánh sáng từ LED không chiếu trực tiếp vào photo-diode.
- Khi khói đi vào buồng quang học, các hạt khói sẽ tán xạ ánh sáng từ LED. Lượng ánh sáng bị tán xạ sẽ được photo-diode thu nhận. Càng nhiều khói, lượng ánh sáng tán xạ càng lớn và cường độ dòng điện ở photo-diode càng tăng.
2. Mạch Điện Tử
- Mạch điện tử của YJK604-2 có chức năng xử lý tín hiệu từ buồng quang học và đưa ra cảnh báo. Các thành phần chính bao gồm:
- Bộ xử lý trung tâm (Microprocessor): Đây là "bộ não" của đầu báo, có nhiệm vụ giám sát tín hiệu từ photo-diode. Khi tín hiệu vượt quá ngưỡng đã được lập trình sẵn (ngưỡng nồng độ khói), bộ xử lý sẽ kích hoạt báo động.
- Mạch nguồn (Power Circuit): Nhận nguồn điện 24V từ tủ trung tâm báo cháy. Mạch này cung cấp điện áp ổn định cho các thành phần khác hoạt động.
- Bộ chuyển đổi tín hiệu (Signal Amplifier): Khuếch đại tín hiệu điện rất nhỏ từ photo-diode để bộ xử lý có thể nhận biết và xử lý.
- Rơ-le báo động (Alarm Relay): Sau khi được bộ xử lý kích hoạt, rơ-le này sẽ đóng mạch, gửi tín hiệu báo động về tủ trung tâm, đồng thời kích hoạt đèn báo hiệu trên đầu báo.
3. Vỏ và Đế Gắn
- Vỏ (Cover): Thường được làm từ nhựa chống cháy (như ABS). Vỏ có các khe hở ở các cạnh để khói dễ dàng đi vào buồng quang học. Đồng thời, nó bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động vật lý.
- Đế (Base): Đế được sử dụng để gắn đầu báo lên trần nhà hoặc tường. Nó chứa các chân tiếp xúc để kết nối đầu báo với dây dẫn từ tủ trung tâm báo cháy. Cấu tạo đế thông minh giúp việc tháo lắp và bảo trì trở nên dễ dàng.
- Đèn báo (LED Indicator): Thường là một đèn LED nhỏ, màu đỏ hoặc xanh, nhấp nháy ở chế độ bình thường để báo hiệu đầu báo đang hoạt động. Khi có báo động, đèn này sẽ sáng liên tục.
